Гидравлический разрыв пласта

Клапан обратный КО устанавливается в компоновке хвостовика под многозонный ГРП и предназначен для надежного разобщения трубного и затрубного пространств.

Клапан приводится в действие по окончанию спуска хвостовика путем пуска и прокачки шара.

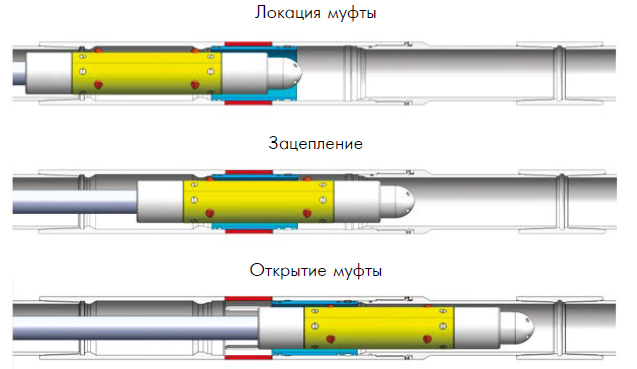

В состав комплекса входит: ключ для управления муфтами и адаптированные под него муфты ГРП. Ключ управления муфтами КУМ.114 – гидравлически приводимое в действие устройство, спускаемое на ГНКТ, для открытия/закрытия неограниченного количества муфт ГРП в произвольном порядке.

К основным преимуществам устройства относятся: 1. Гидравлически активируемые при перепаде давления кулачки ключа. 2. Автоматическое расцепление ключа с муфтой после ее открытия/закрытия. 3. Возможность управления муфтами в будущем. 4. Малые габариты устройства.

Муфта манжетного цементирования предназначена для проведения манжетного цементирования хвостовика с компоновкой для проведения многостадийного гидроразрыва пласта с разобщением горизонтального участка на зоны гидромеханическими пакерами.

При использовании муфты типа – ММЦ-Г осуществляется следующая совокупность технологических операций:

- проведение промывки и открытие промывочных отверстий повышением внутреннего избыточного давления, после разобщения трубного и затрубного пространств;
- проведение промывки с пуском шара;
- открытие цементировочных окон при посадке шара в седло муфты;
- проведение цементирования обсадной колонны с пуском цементировочной пробки после закачки тампонажного раствора;
- продавливание тампонажного раствора в затрубное пространство обсадной колонны и получение сигнала «стоп»;
- закрытие

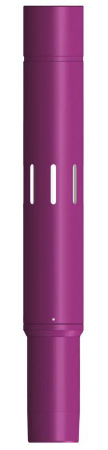

Муфта ступенчатого гидроразрыва пласта МСГРП предназначена для проведения многоинтервального гидроразрыва пласта. Комплект муфт спускается в скважину в составе компоновки ГРП хвостовика. Каждая муфта устанавливается в заранее определенном интервале ствола скважины. Муфта МСГРП-Г устанавливается в первом интервале гидроразрыва (над башмаком, ПОГРП, КО и пакером). Активация муфты МСГРП-Г проводится повышением давления до 30 МПа.

Активация муфт МСГРП происходит при помощи пуска и прокачки шаров различного диаметра в скважину, начиная с самого малого. Муфты спускаются в составе хвостовика в комплекте с набухающими или гидромеханическими пакерами.

Муфты могут комплектоваться как обычными металлическими, так и растворимыми композитными шарами.

уплотнительный элемент выполнен из эластомера, способного увеличиваться в объеме при контакте с нефтью и выдерживающий в стволе номинального диаметра перепад давления 700 атмосфер.

Кроме того, корпус этих пакеров выполняется из стали с улучшенными прочностными характеристиками.

Пакер гидравлический ПГРП предназначен для разобщения интервалов открытого ствола (или обсадной колонны) скважин при проведении различных технологических операций, в том числе и при проведении многостадийного гидроразрыва пластов (МСГРП).

Пакер работает следующим образом:

- после спуска пакера в составе хвостовика до заданной глубины и промывки производится пуск управляющего шара до посадки его в седло клапана КО, после чего начинается рост давления.

- для приведения в действие гидропривода узла пакера в трубах хвостовика создают избыточное давление 16 (33) МПа. При достижении заданного давления происходит срез винтов и срабатывание пакера.

Для работы пакера при больших давлениях рекомендуется располагать пакер в зонах с номинальным диаметром открытого ствола.

Фрак порт закрываемый ФПЗ предназначен для проведения многоинтервального гидроразрыва пласта.

Комплект фрак портов спускается в скважину в составе компоновки ГРП хвостовика. Каждый порт устанавливается в заранее определенном интервале ствола скважины. Фрак порт ФПЗ-Г устанавливается в первом интервале гидроразрыва (над башмаком, обратными клапанами и клапаном КО).

Активация фрак порта ФПЗ-Г проводится повышением давления до 30 МПа.

Активация фрак портов ФПЗ происходит при помощи пуска и прокачки шаров различного диаметра в скважину, начиная с самого малого.

Фрак порты спускаются в составе хвостовика в комплекте с набухающими или гидромеханическими пакерами;

Отличительной особенностью фрак портов ФПЗ и ФПЗ-Г является возможность закрытия их, после разбуривания седел под шары. Закрытие производится путем спуска на НКТ или ГНКТ ключа управления муфтами КУМ1.114.

Муфты могут комплектоваться как обычными металлическими, так и растворимыми композитными шарами. Диаметры шаров соответствуют диаметрам шаров, применяемых с муфтами МСГРП.

Муфта ступенчатого гидроразрыва пласта — МСГРП-У предназначена для проведения многоинтервального гидроразрыва пласта. Комплект муфт спускается в скважину в составе компоновки ГРП хвостовика. Каждая муфта устанавливается в заранее определенном интервале ствола скважины.

Активация муфт МСГРП происходит при помощи спускаемого на ГНКТ устройства КУМ.114. В этом случае муфты активируются в произвольном порядке. Также активация муфт возможна по стандартной технологии при помощи шаров разного диаметра. В этом случае седла извлекаются без разбуривания, при помощи специального инструмента после активации муфт. Муфты спускаются в составе хвостовика в комплекте с набухающими или гидромеханическими пакерами. Компоновка хвостовика предусматривает установку неограниченного количества муфт.
